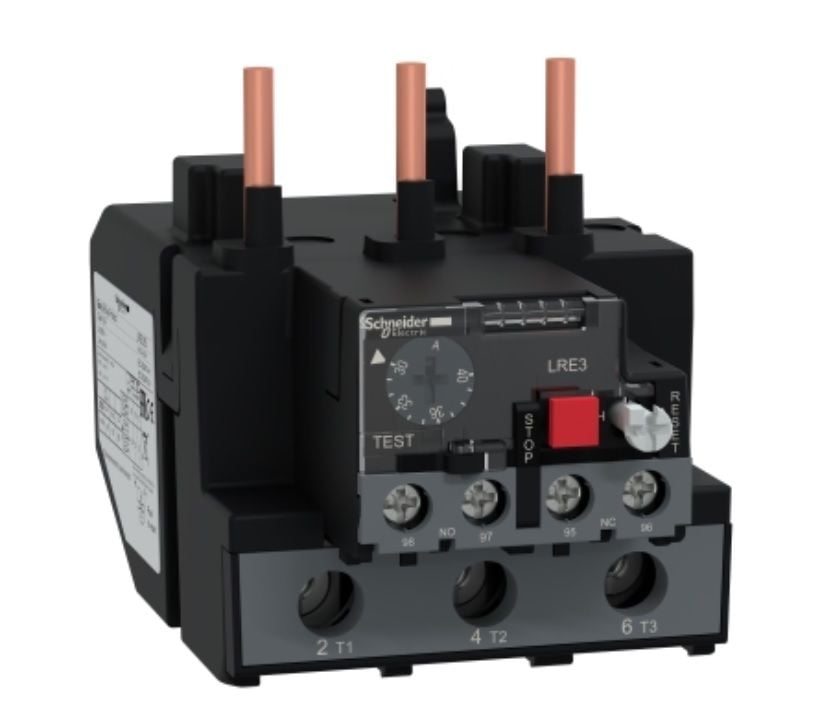

Schneider LRE355 Aşırı Akım Termik Rölesi TVS 30-40A-3606480329869

EasyPact TVS kontaktörleri, vida kelepçeli terminal bağlantısı ile doğrudan monte edilebilir ve 400VAC'de 18.5kW'ye kadar olan dengesiz yükleri ve motorları korur. Manuel veya otomatik sıfırlama, açma yardımcı kontağı ve bayrak göstergesi gibi özellikler sunar.

Bu kontaktörler dünya çapında mevcuttur ve çeşitli standartlara (IEC, UL, CSA, CCC, EAC, Marine) uygunluk gösterir. Ayrıca, Green Premium uyumluluğuna (RoHS/REACh) sahiptir, bu da çevre dostu üretim ve malzeme kullanımını vurgular.

Ürün adı: Easy TeSys Protect

• Ürün serisi: Easy TeSys
• Ürün tipi: Diferansiyel termal aşırı yük rölesi
• Ürün grubu: LRE
• Röle uygulaması: Motor koruma
• Faz arızası hassasiyeti: Açma akımı iki fazda Ir'nin %130'u, sonuncu fazda 0'a uygun (IEC 60947-4-1)
• Tamamlayıcı ürün uyumluluğu: LC1E40...95
• Şebeke tipi: AC
• Şebeke frekansı: 50...60 Hz
• Montaj desteği: Kontaktör altında
• Asiri yük açma sinifi: Sınıf 10A'ye uygun (IEC 60947-4-1)
• Sinyalizasyon fonksiyonu: Röle açma göstergesi
• Termik Koruma Ayar Aralığı: 30…40 A
• Açma eşiği: 1,14 +/- 0,06 Ir'e uygun (IEC 60947-4-1)
• Mekanik dayanıklılık:
  • Şoklar: 11 msn için 6 Gn'e uygun (IEC 60068-2-7)
  • Titreşimler: 3 Gn'e uygun (IEC 60068-2-6)
• Yardımcı kontak düzenleme: 1 NA + 1 NK
• Klasik açık hava termik akımı: 5 A için sinyalleme devresi
• Nominal çalışma voltajı: <= 690 V AC
• İlgili sigorta değeri:
  • 40 A aM for güç devresi
  • 100 A gG for güç devresi
  • 5 A gG for sinyalleme devresi
• Nominal yalıtım voltajı: 690 V'ye uygun (IEC 60947-4-1)
• Nominal darbe dayanım voltajı: 6 kV
• Yerel sinyalleme: Açma göstergesi
• Kontrol tipi:
  • Açma/kapama butonu kırmızı durdurma
  • Açma/kapama butonu yeşil sıfırlama
• Sıcaklık dengeleme: -20…60 °C
• Bağlantılar - terminaller:
  • Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
  • Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - cable stiffness: esnek kablo uçsuz
• Tavsiye edilen sıkma torku:
  • Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri
  • Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
• Boyutlar:
  • Yükseklik: 54 mm
  • Genişlik: 70 mm
  • Derinlik: 113 mm
• Ürün ağırlığı: 0,47 kg
• Ortam standartları: IEC 60947-4-1, IEC 60947-5-1
• Ürün sertifikaları: EAC
• Koruyucu bakım: TH'ye uygun (IEC 60068)
• IP koruma derecesi: IP20'ye uygun (IEC 60529)
• Çalışma için ortam hava sıcaklığı:
  • -20…60 °C değer kaybı olmadan 'e uygun (IEC 60947-4-1)
  • -20…70 °C değer kaybı ile
• Depolama ortam koşulları: -60…80 °C
• Yangına dayanıklılık: 850 °C'ye uygun (IEC 60068-2-1)
• Dielektrik gücü: 6 kV -de 50 Hz'ye uygun (IEC 60255-5)
• Elektromanyetik uyumluluk: Dalgalanma dayanımı: 6 kV'ye uygun (IEC 60801-5)
• Paketleme üniteleri:
  • Paket türü: PCE
  • Paket içindeki ürün sayısı: 1
  • Paket yüksekliği: 8,1 cm
  • Paket genişliği: 8,8 cm
  • Paket uzunluğu: 12,6 cm
  • Paket ağırlığı: 491 g
• Paketleme üniteleri:
  • Paket türü: S02
  • Paket içindeki ürün sayısı: 9
  • Paket yüksekliği: 15 cm
  • Paket genişliği: 30 cm
  • Paket uzunluğu: 40 cm
  • Paket ağırlığı: 4,781 kg
• Sözleşme garantisi: 18 ay
