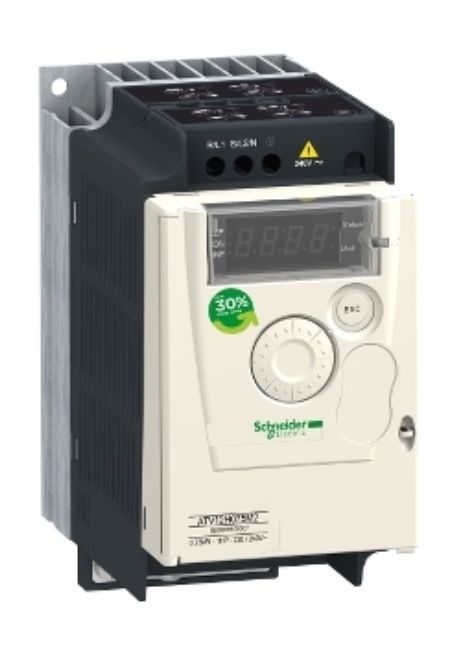

Schneider ATV12H075M2 0,75Kw 220AC Monofaze Motor Sürücü

Altivar Machine ATV12, ticari ekipman ve basit makineler için bir değişken hız sürücüsüdür. 0,75kW / 1hp'ye kadar anma gücüne ve 200V ila 240V AC arasında anma voltajına sahiptir. Normal ortamlar ve fan-soğutmalı kutu için soğutucu ile tasarlanmıştır.

Bu sürücü, gelişmiş PID ve anında yakalama işlevleri ile donatılmıştır. Temel kablolama ve kolay motor kontrol ayarlarına sahiptir. İhtiyaca göre soğutucusuz, entegre EMC filtreli veya standart versiyon olarak temin edilebilir.

Altivar 12 sürücü, standart olarak Modbus bağlantı protokolünü entegre eder. Konveyörler, pompalar, aspiratörler, erişim bariyerleri ve koşu bantları gibi endüstriyel, ticari ve HVAC makinelerinde basit uygulamalar için tasarlanmıştır. IEC, UL ve diğer uluslararası standartlara uygundur.

SoMove yazılım uyumluluğu, yapılandırmaların kaydedilmesini ve yedek sürücüye aktarılmasını sağlar, bu da bakım aksaklıklarını azaltır. Havalandırma ve pompalama uygulamaları için optimize edilmiş bir güç ve tork uygulamasına sahiptir, bu da %30'a varan enerji tasarrufu sağlar.

Ürün adı: Altivar 12

• Ürün serisi: Altivar 12
• Ürün tipi: Değişken hızlı sürücü
• Ürüne özel uygulama: Basit makine
• Montaj Tipi: Pano montajı
• Haberleşme port protokolü: Modbus
• Besleme frekansı: 50/60 Hz +/- 5%
• Nominal besleme gerilimi: 200-240 V % -15...10
• Nominal çıkış akımı: 4,2 A
• Motor gücü:
  • HP: 1 hp
  • kW: 0,75 kW
• EMC filtresi: Entegre
• IP koruma sınıfı: IP20
• Tamamlayıcı:
  • Dijital giriş sayısı: 4
  • Dijital çıkış sayısı: 2
  • Analog giriş sayısı: 1
  • Analog çıkış sayısı: 1
  • Röle çıkış sayısı: 1
• Fiziksel arayüz: 2 telli RS 485
• Konnektör tipi: 1 RJ45
• Sürekli çıkış akımı: 4,2 A -de 4 kHz
• Erişim yöntemi: Sunucu Modbus seri
• Hız kontrol cihazı çıkış frekansı: 0,5…400 Hz
• Hız aralığı: 1…20
• Örnekleme süresi:
  • 20 ms, tolerans +/- 1 ms için lojik giriş
  • 10 ms için analog giriş
• Doğrusallık hatası: Maksimum değerin +/- %0,3'ü için analog giriş
• Frekans çözünürlüğü:
  • Analog giriş: dönüştürücü A/D, 10 bit
  • Ekran birimi: 0,1 Hz
• Zaman sabiti: 20 ms +/- 1 ms referans değişikliği için
• İletim hızı: 9,6 kbit/sn, 19,2 kbit/sn, 38,4 kbit/sn
• İletim çerçevesi: RTU
• Adreslerin sayısı: 1…247
• Veri biçimi: 8 bit, yapılandırılabilir tek, çift veya paritesiz
• Haberleşme hizmeti:
  • Bekleme kayıtlarını oku (03) 29 word
  • Tek kayıtları yaz (06) 29 word
  • Çoklu kayıtları yaz (16) 27 word
  • Çoklu kayıtları oku/yaz (23) 4/4 word
  • Cihaz tanımlamasını oku (43)
• Polarizasyon tipi: Empedans yok, 4 kadranlı çalışma mümkün
• Asenkron motor kontrol profili: Karesel gerilim/frekans oranı, Gerilim/frekans oranı (V/f), Sensörsüz akı vektör kontrolü
• Maksimum çıkış frekansı: 4 kHz
• Geçici aşırı moment: 150-170% sürücü değerine ve motor tipine bağlı olarak nominal motor torku
• Hızlanma ve yavaşlama rampaları: 0 - 999,9 sn arası doğrusal
• Motor kayma kompanzasyonu: Fabrikada mevcut, Ayarlanabilir
• Anahtarlama frekansı: 2-16 kHz ayarlanabilir, 4-16 kHz değer kaybı faktörü ile, 4 kHz nominal anahtarlama frekansı
• Durana kadar frenleme: DC enjeksiyon ile, Fren kesici entegre
• Hat akımı:
  • 10,2 A -de 100 V (Ağır şart)
  • 8,5 A -de 120 V (Ağır şart)
• Maksimum Giriş Akımı: 8,5 A
• Maksimum çıkış voltajı: 240 V
• Görünen güç: 2,0 kVA -de 240 V (Ağır şart)
• Maksimum geçici akım: 6,3 A süresince 60 s (Ağır şart), 6,9 A süresince 2 s (Ağır şart)
• Şebeke frekansı: 50-60 Hz
• Bağıl simetrik ağ frekansı toleransı: 5%
• Muhtemel hat Isc: 1 kA
• Yüksek aşırı yükte temel yük akımı: 4,2 A
• Güç dağılımı W cinsinden: Doğal: 44,0 W
• Güvenlik fonksiyonu: Güvenli Yön (SDI) ile
• Koruma tipi:
  • Hat besleme aşırı gerilimi
  • Hat besleme düşük gerilimi
  • Çıkış fazları ve toprak arasındaki aşırı akım
  • Aşırı ısınmaya karşı koruma
  • Motor fazları arasındaki kısa devre
  • Trifazede giriş faz kaybına karşı
  • I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
